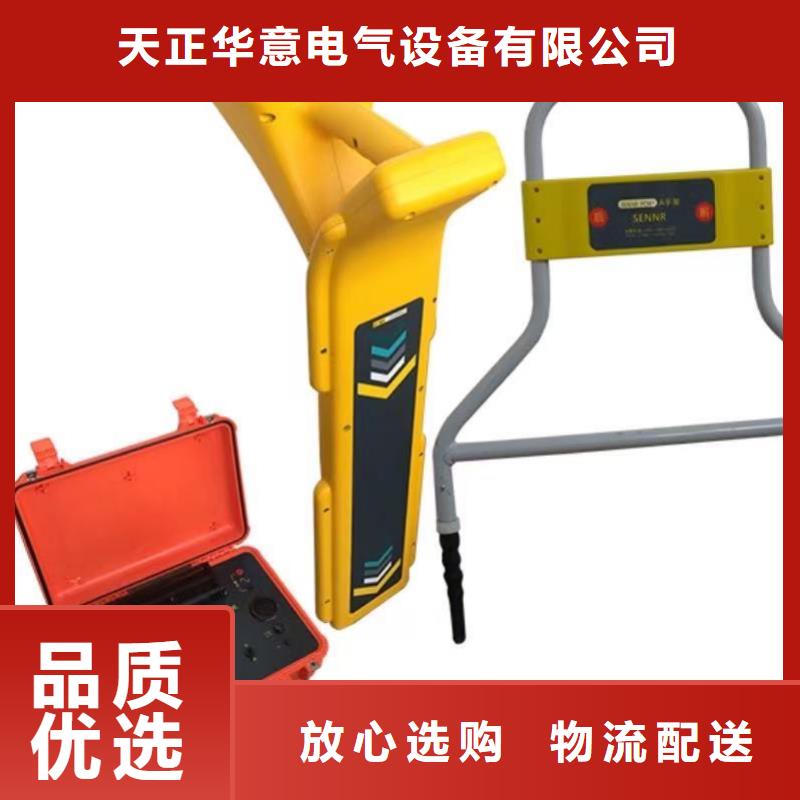

安庆地下电缆管线探测仪识别步骤1、确认发射机工作正常：请严格按照发射机说明书中的要求进行检查。2、近端识别确认：在发射机一端用柔性线圈卡住电缆有铠装或铜屏蔽的部位（如果有困难，就卡住发射机的红色连接线）；柔性线圈接口上的箭头指向电缆远端；调节增益，让彩色电子表盘指示8或9，绿色光栅顺时针动态指示。屏幕下方显示“电缆识别成功”，并伴有“嘀”提示音。注意：这一步可以确认采用多大的增益合适，发射机输出信号强，接收机所用的增益就小。增益调节：按左右箭头键分别用来减小或增大增益，1-5级，第5级强，按动左右箭头键时，接收机内的信号增益会随之改变，液晶上的光标也会移动到相应的增益大小数字上。3）目标识别：在需要识别的地方，让柔性钳上的箭头指向远端，用柔性线圈依次卡住每一根电缆，观察液晶，等待显示测量结果。当绿色光栅顺时针动态指示，下方显示“电缆识别成功”，并伴有“嘀”提示音时，证明这条电缆就是目标电缆；当红橙色光栅逆时针动态指示，下方显示“非目标电缆”，或者没有光栅指示，下方显示“无识别信号”，没有“嘀”提示音，则证明是其他电缆。“嘀”提示音响起间隔为2秒和1秒。电压测量1、将红色鳄鱼夹线接入接收机对应的红色U端口，黑色鳄鱼夹线接入对应的黑色COM端口。2、红色线连接电缆线芯，黑色线连接系统地。如果线缆带有电压，则液晶显示当前交流电压值；如果没有交流电压，则显示0V。注意：对地测试电压，请小心触电或引起其他设备漏电跳闸。该电压测量可当一般的交流电压测量使用，请确认被测电压不超过600V。

安庆 地下电缆管线探测仪?主机采用简洁的三按键设计可完成其所有操作，输出信号为全自动方式，不需要人为参与调节，仪器自动检测线路状态、信号状态等各种信息。?主机具备初始诊断能力，可以对线路状态进行预诊断，减少不必要的检测。?采集器接收器能够自动识别故障信号方向，实时显示故障信号波形，并快速提示检测人员故障状态，无需人工参与减少误判，极大的提高了检测的准确性和快速性。3.7全套设备采用内置大容量锂电池（可车载充电）和普通干电池供电：?无需另外提供电源，在满电情况下，主机满负荷运行可持续工作达4小时，采集器接收器可持续工作达6小时以上。极大的提高了仪器的便携性与野外作业实用性。3.8信号主机可配置一组或是多组采集接收器同时作业，从而进一步提高查找速度。3.9信号主机可以使用接收器对其遥控、遥测操作，更加有效的保证使用人员的安全和操作的便利性。3.10采集器没有夹持方向要求，方便用户使用。3.11采集器采用高灵敏度传感器，开机自动检测信号，无信号自动关机，体积小、重量轻方便挂接。3.12采集器和接收器采用无线技术传输数据，其有效通讯距离可达50m。3.13接收器实时接收采集器数据，自动显示当前故障电流值、故障上下游方向、信号波形等数据，发生故障自动提示功能，检测人员对线路状态一目了然。3.14接收器能够记录多达140条的故障检测信息，方便检测人员查找故障状态。3.15主机采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，显示更清晰、内容更丰富，强光下显示效果好于单色液晶屏。3.16友好的人机交互界面：?仪器屏幕的顶部状态栏实时显示电量状态、无线连接状态等信息，底部状态栏显示仪器的软件、硬件版本以及产品编号等。?主机三按键简洁设计，操作简单、方便灵活。?仪器具有多状态提示、报警提示窗口，便于用户了解仪器工作状态及检测状态。?参数设置简单灵活、直观，同时具有简洁的帮助说明。3.17智能电源管理：?剩余电量提示、低电量报警、长时间闲置提示、背光自动调节；当电池电量低时，仪器将自动禁止启动测量，以防止锂电池过放电。3.18统计信息管理：?主机具有总开机时间、本次开机时间、本次启动时间的统计功能。?接收器能够保存140条的故障信息功能，便于用于查找检测状态情况。

安庆 地下电缆管线探测仪由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2邻线电流反向，占1/3。如右图所示。并行电缆的分流效果相线－护层法的优点在于接线简单，不需要解开接地线。缺点是当多条电缆同路径敷设时，各条电缆信号相差不大，仅靠信号幅值有时难以区分；当单线敷设时，有效电流大幅减少，信号较弱，而且有效电流中含有感应电流成分，目标电缆和邻近管线的感应信号相位相同，在使用复合频率探测时，有可能无法根据电流方向排除邻线干扰。4、相间接法：图3-1-5 相间接法如上图所示，发射信号加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。由于两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会有微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，虽大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会将其进一步削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外辐射的磁通因方向连续变化而相互抵消，故不会在护层－大地回路产生感应电流。由于有效信号很小，使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。
